板框过滤机    处理量：3-50平方

       过滤毛油中固体杂质，改善油脂性能的机械设备。由滤板/框，油泵和连接管道、压力表等元件组成。滤板和滤框间衬有作为过滤介质的滤纸或滤布，凭借压紧装置的压力将滤板和滤框固定形成一个单独的过滤室，被压紧在滤板和滤框之间的滤纸或滤布起过滤作用。

       板/箱式压滤机过滤面积大，流量大， 适用于浓度50%以下之粘度较低、含渣量较少的液体，作密闭过滤以达到提纯，灭菌、澄清等精滤、半精滤的要求。所以在油脂、制药、化工、食品等行业有广泛用途。

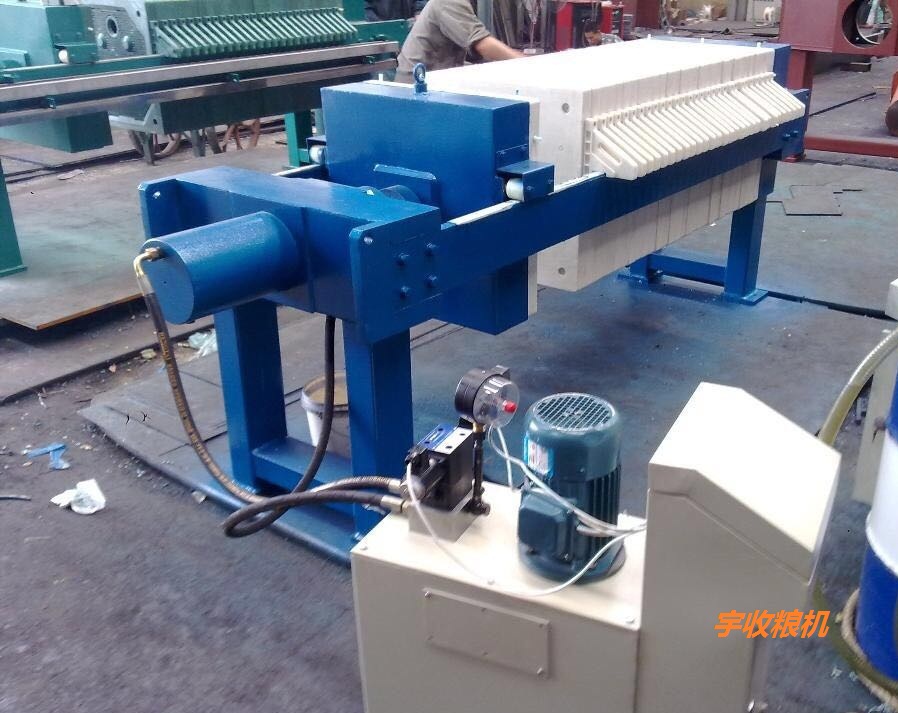

    一般分为：板框结构，箱式结构；压紧方式为千斤顶，手动或液压方式供选择。

主要参数

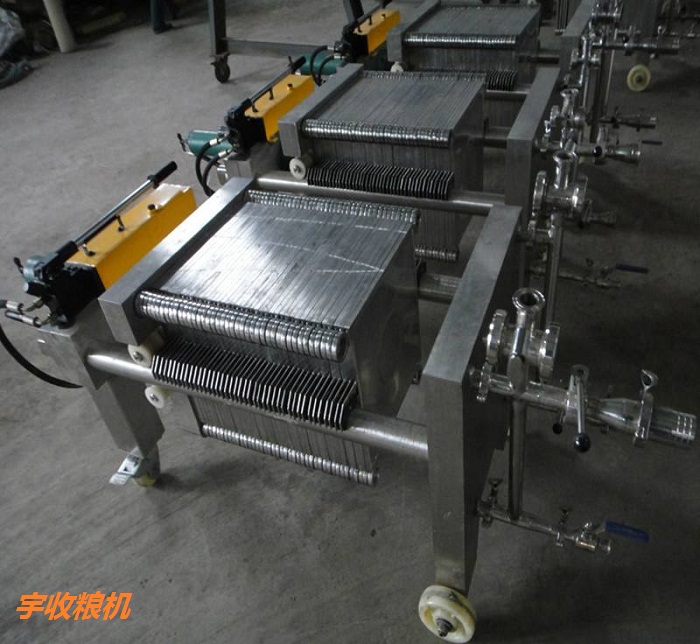

LB系列板不锈钢板框过滤机

    我厂生产LB系列板不锈钢板框过滤机，适用于过滤各种植物毛油，也用于过滤果汁酒渣等。

主要技术参数

附：板框滤油机使用说明书

      操作前将冲好孔的滤布，仔细地夹在每个滤板、滤框之间，每层滤布数量一般为1张，视过滤的要求和滤布的质量而定，在夹放滤布时，不要偏移造成泄漏，影响过滤效果。

      滤布在使用前应进行干燥，干燥温度110℃左右。

     使用已用过的滤布时，滤布必须经过烘干，并应无任何破损，注意有滤渣的一面（即脏的一面）应对着滤框放置，不应对滤板，以免滤渣在这滤时被冲洗下来，污染过滤后的油液。

      当过滤压力较高，发现滤布有冲破现象时，可以在靠滤板的一面衬以滤布，以增加滤约的强度。

      放好滤布后，转动手轮将滤约板压紧，压紧板时，只许一人，并且不能加长压紧手柄进行压紧，以免损坏机器。

      将取样油嘴关闭，如排油管道上用户有阀门时，应将阀门旋开。接通电动机的电源，使滤油机工作，滤油机的正常工作压力随滤油粘度大小，及排出管道的阻力而变，一般在0.05-0.3MPa范围内，过滤的初始压力较低，随着过滤时间增长，滤渣和滤布吸收水份的增多而使压力逐渐增高，达到一定程度时（随用户对油的要求而异）应更换滤布。

     在滤油过程中，提取油样时，可以旋开油嘴取样。

     停机时，先打开进气阀，待出油管无油后停机，关闭进出油阀，停止油泵，松开压紧装置，逐片的取出滤布，清洗滤布和滤框内滤渣，更换滤纸重新夹好压紧，盖上油箱。最后，清洗粗滤器，清洗后重新盖好拧紧螺栓，待下次再用。

     板框滤油机的维护和安全技术

1、 要经常保持机器的清洁。

2、 滤板滤框比较脆弱，使用时要轻拿轻放。

3、 推动滤油机时，速度不要太快，避免机器受到猛烈冲击而损坏设备。

4、 在压紧螺杆螺母上应经常加润滑油。

5、 在使用滤油机时，应将电机外壳用电接地，防止电机绝缘不良发生事故。

6、 电机各支架的连接螺栓应经常检查，防止松动。

7、 如果发现滤油量不足，可检查下列5个方面：

（1） 吸入管、粗滤器、进油阀及接头等处是漏气。

（2） 吸入管路过长（一般不超过5米）或管径不符合规定。

（3） 进油管和粗滤器网是否堵塞。

（4） 吸入管部份是否装有其它附件，而引起阻力过大。

（5） 齿轮泵，安全阀是否松动或不严。
