本公司生产的成套油脂设备,依托国内多所科研院校,引进国外先进的技术,适合制取各种动植物油脂

浸出器    处理量:5-1000吨

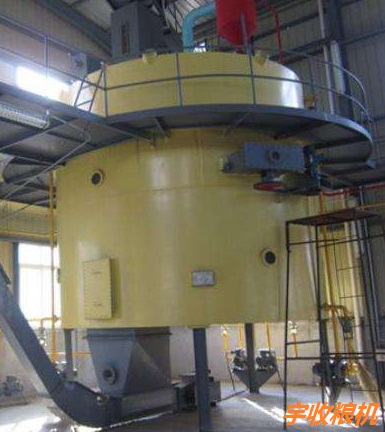

      平转浸出器是国内外应用最多的浸出器,其特点是料层高、混合油浓度高、混合油含粕末少,结构简单、运转平稳、故障率低、易于检修等。我公司在大型平转浸出器的设计和制作方面经验丰富。

      平转浸出器的固定栅板采用不锈钢材料,并增加了横向栅板,防止浓混合油倒流入落料格,从而保证浸出效果。

采用γ射线料位控制进料,充分保证进料均匀平整稳定,使存料箱中料位保持一定的高度,起到料封作用,避免溶剂跑冒,同时也大大改善浸出效果。

      下料装置采用两个拨料翅形式所构成的拨料锅,将瞬间落下的物料均匀连续不断的卸入湿粕刮板之中,既能缓冲浸出器下料时对湿粕刮板的冲击,又能使湿粕刮板刮料均匀,彻底解决了落料斗搭桥和湿粕系统的不稳定,相应也延长了刮板的使用寿命。

     浸出器传动采用整体铸造的齿条传动,运转平稳,使用寿命长,动力小。

     处理不同的物料采用不同的喷淋工艺和料层高度。

型号、参数

型号

处理量(t/d)

转格直径(mm)

转速(min)

功率(KW)

JCP220

15-20

φ 2200

129

1.5

JCP280

25-30

φ 2800

129

1.5

JCP350

40-50

φ 3500

129

2.2

JCP420

70-80

φ 4200

129

2.2

JCP480

90-120

φ 4500

129

3

JCP550

140-160

φ 5500

129

4

JCP600

180-220

φ 6000

129

4

JCP660

280-320

φ 6600

130

4/5.5

JCP720

380-420

φ 7200

90~120

5.5

JCP800

450-520

φ 8000

90~120

5.5

环形浸出器

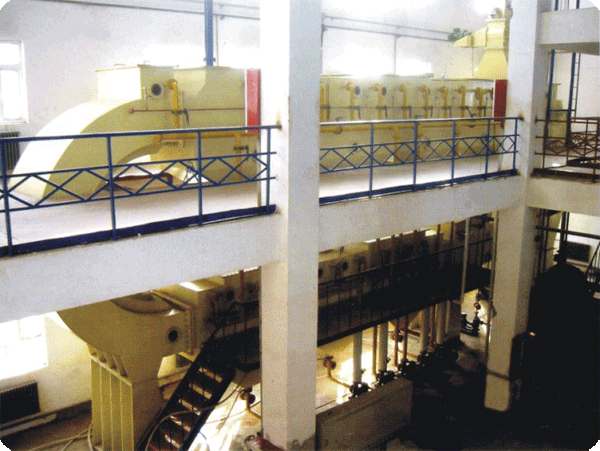

环形浸出器.jpg环形浸出器也采用不锈钢栅板,浸出器本身有预浸段、主浸段、沥干段。且在浸出过程中油料可翻动增加浸出的均匀性。

  独特的本格喷淋方式保证了良好的浸出效果。

  特殊的卸料系统,可任意可调的转速,把浸出器落下的湿粕均匀的对湿粕刮板喂料,缓解了湿料对湿粕刮板的冲击,保证了蒸脱机脱溶时间的稳定,解决了由于湿料拉空,蒸脱机混合气体由湿粕刮板倒灌入浸出器等一系列问题。

      环形浸出器优点:吨位大,料层均匀,混合油利用率高,浓度递度大,喷淋渗透快,沥干快,湿粕含溶低。


型号、参数

 型号

HXJ150

HXJ180

HXJ200

HXJ250

HXJ280

HXJ300

HXJ350

HXJ400

处理量( T/D)

200-300

300-450

500-600

700-1000

1200-1500

1800-2500

3000-4000

5000-6000

功率

3 - 30kw

浸出格宽度 (cm)

  150

 180

 220

 250

 280

 300

 350

 400


箱链式浸出器

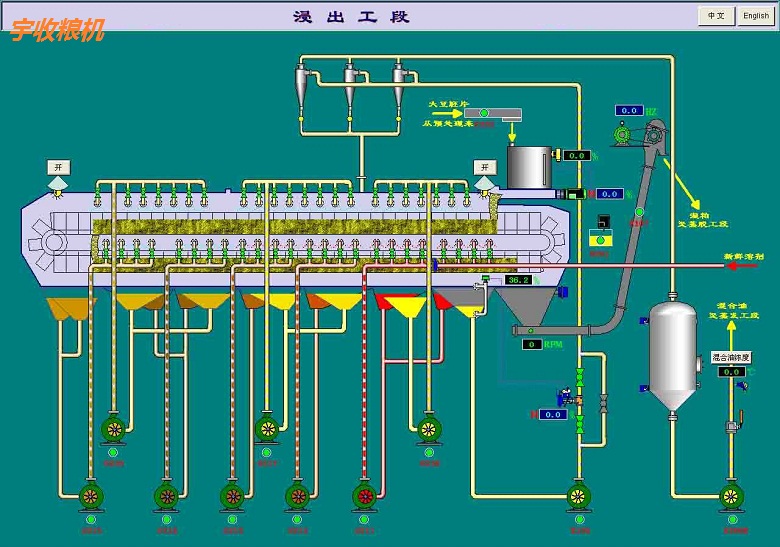

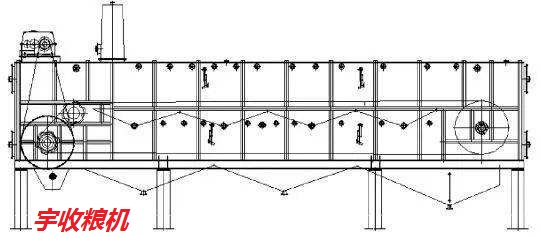

工作原理是:拖链浸出器.jpg经轧成胚片或膨化的油料进入浸出器的拖链框内,并形成一定的料层高度,此时,溶剂经喷淋管对油料进行大量喷淋,并在料层上表面建立一定的液位,与此同时,通过传动装置驱动的链条刮板将油料在拖链框中均匀缓慢向前推动。每个框中的油料相互隔离,在浸出过程中相互不受影响,前后两次浸出的混合油相互渗透量较少,因此混合油浓度梯度大,增加浸出的传质动力。拖链框可在上下二段水平的栅板上来回拖动油料,提高了设备的利用率,且浸出过程中油料在浸出一段后翻动一次再浸出第二次,增加了浸出油料的均匀性。当油料受到溶剂(混合油)反复不断地喷淋、浸泡,油料内的油脂被慢慢溶解析出,并溶于溶剂中(俗称混合油)。

   混合油则通过栅板过滤流入集油斗,然后用混合油泵将浓度较高的混合油打入暂存罐,并输送至蒸发汽提工段。浓度较低的混合油继续参与循环喷淋。

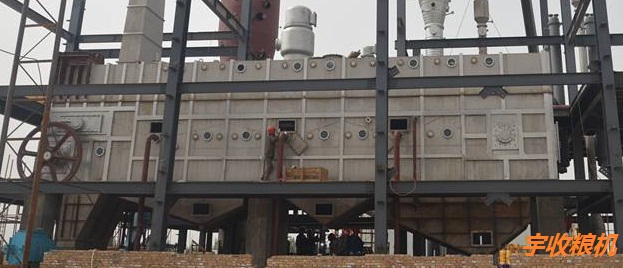

   拖链浸出器0.jpg当油料经过近1个小时的浸出后,其油分完全提取。经过浸出后的饼渣由链条刮板推入浸出器的出粕口,并通过湿粕刮板送入蒸脱机进行溶剂回收。



技术特点

1) 密封性好,溶剂利用率高。

2) 变频调整,溶剂渗透效果优。

3) 采用推料箱结构,混合油在料层不串流,保证各个喷淋段浓度。

4) 全段物料和溶剂逆流,混合油浓度高。

5) 自动调速装置,保证了机器故障率低。



主要参数

型号

TLJ150

TLJ180

TLJ200

TLJ250

TLJ280

TLJ300

TLJ350

TLJ400

产量( T/D)

200-300

300-450

500-600

700-1000

1200-1500

1800-2500

3000-4000

5000-6000

防爆电机

3 - 30kw

浸出格宽度  (cm)

  150

 180

 220

 250

 280

 300

 350

 400

工作压力

-0.025 -- - 0.035 MPa

重量

15 - 200吨
